Курс
Введение в информационное моделирование зданий
  • 11 видеолекций
  • 63 видеопрактики
  • 11,5 часов видео
  • Тесты
  • 3 зачетные единицы (108 часов)
Уфимский государственный нефтяной<br> технический университет
Уфимский государственный нефтяной
технический университет
О курсе

Курс посвящен теоретическим и практическим аспектам использования технологии информационного моделирования зданий и сооружений.

Курс содержит общие сведения о технологии информационного моделирования зданий и сооружений (ТИМ), обзор нормативных требований и программных продуктов, которые применяются для формирования и управления информационной моделью. В отдельном разделе описаны исходные документы, которые необходимы для создания информационной модели. Основное внимание уделено практическим приемам построения информационной модели. Подробно рассмотрен практический пример создания информационной модели здания в рамках разделов «Архитектурные решения» и «Конструктивные решения». В завершении описаны инструменты для координации модели и выявления коллизий.

Информационная модель здания – это объектно-ориентированная модель строительного объекта или комплекса строительных объектов, как правило, в трехмерном виде, с элементами которой связаны данные геометрических, физических и функциональных характеристик строительного объекта

Мы живем в эпоху значительных перемен, когда многие традиционные технологии заменяются применением новых подходов, которые связаны с автоматизацией и информационными технологиями. Такие изменения не обошли и строительную отрасль, с фактом бурного развития которой трудно поспорить. Сегодня одной из самых востребованных в строительной отрасли технологий является технология информационного моделирования. Суть ее заключается в том, что в процессе работы с любым объектом капитального строительства вся информация о нем собирается и обрабатывается в форме информационной модели. Данная технология находит свое применение на всех этапах жизненного цикла здания или сооружения.

Вы узнаете:

  • какая исходная документация необходима для формирования информационной модели объекта капитального строительства;
  • как формировать информационную модель здания в рамках разделов архитектурные и конструктивные решения;
  • способы и технологии получения чертежей и спецификаций из информационной модели;
  • как выполнять проверку и координацию модели.
Формат

Курс рассчитан на 8 недель. Недельная нагрузка обучающегося по курсу – 10–12 академических часов.

Еженедельные занятия включают:

  • просмотр коротких видеолекций;
  • небольшое тестирование по каждому разделу курса.

Завершается курс итоговым тестированием.

Требования

Курс предназначен для студентов бакалавриата по направлениям «Строительство» и «Архитектура», а также для студентов специалитета по направлению «Строительство уникальных зданий и сооружений». Может быть также полезен слушателям программ ДПО.

Курс состоит из восьми разделов:

Раздел 1.

Общие сведения о технологии информационного моделирования

  • 1.1 Жизненный цикл строительного объекта
  • 1.2 Концепция ТИМ. Термины и определения
  • 1.3 Уровни проработки информационной модели
  • 1.4 Нормативная база в области ТИМ
  • 1.5 ПО для создания и управления информационными моделями

Раздел 2.

Исходная информация для разработки информационной модели

  • 2.1 ТЗ как основа для разработки проекта
  • 2.2 EIR (информационные требования заказчика)
  • 2.3 BEP (план реализации проекта)
  • 2.4 BIM-стандарт
  • 2.5 Среда общих данных информационной модели

Раздел 3.

Инструменты для создания и работы с информационной моделью

  • 3.1 Интерфейс, макроструктура и форматы ПО
  • 3.2 Базовая точка проекта и точка съемки
  • 3.3 Работа с осями и уровнями
  • 3.4 Моделирование стен
  • 3.5 Моделирование перекрытий
  • 3.6 Моделирование колонн
  • 3.7 Моделирование балок
  • 3.8 Моделирование фундаментов
  • 3.9 Моделирование лестниц
  • 3.10 Моделирование витражей
  • 3.11 Моделирование ограждений
  • 3.12 Моделирование дверей и окон
  • 3.13 Моделирование различных форм
  • 3.14 Работа с помещениями
  • 3.15 Моделирование отверстий, проемов и шахт
  • 3.16 Базовые инструменты армирования

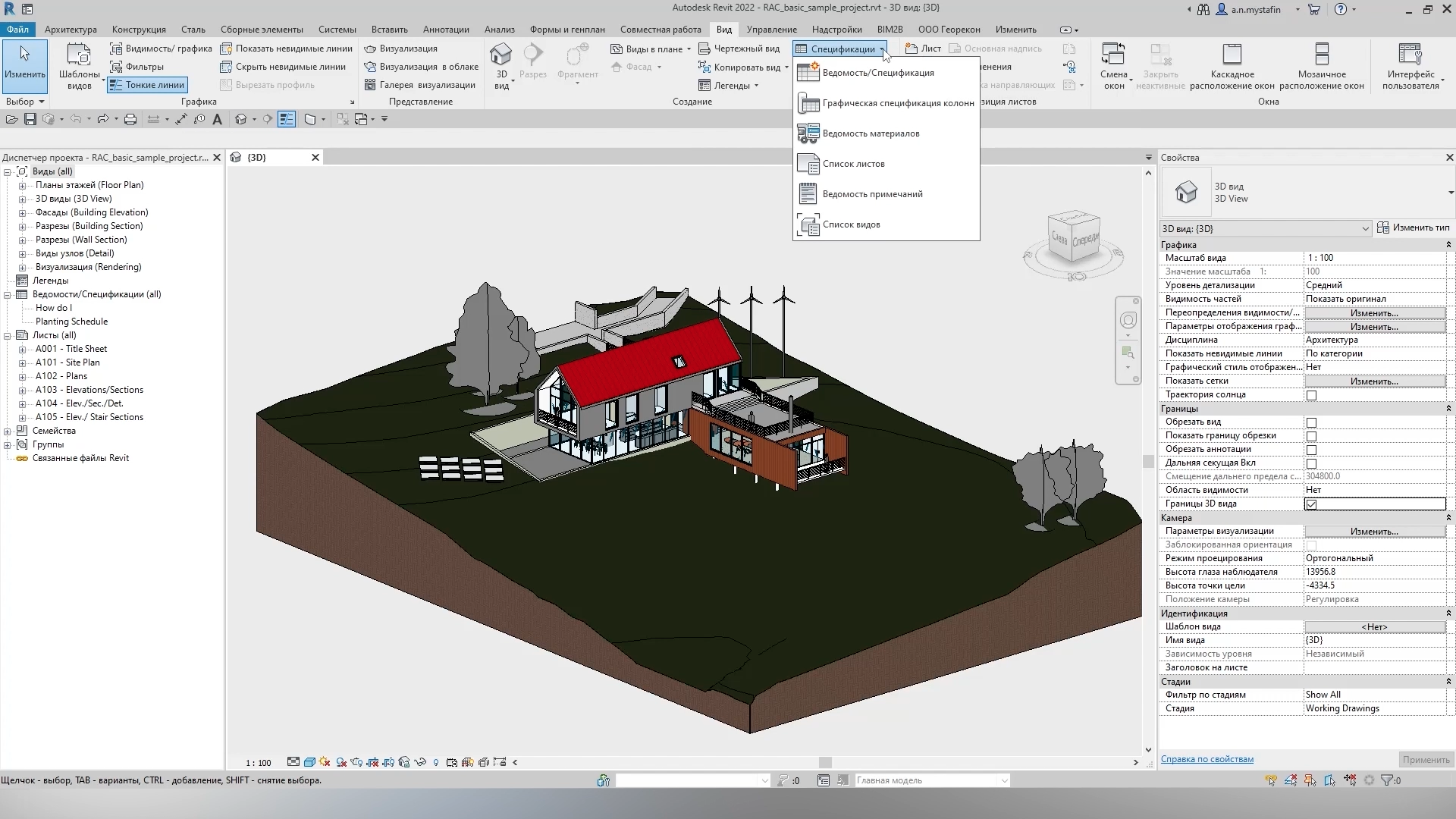

  • 3.17 Создание видов: планы, разрезы, фасады, узлы
  • 3.18 Работа с размерами и высотными отметками
  • 3.19 Линии и цветовые области
  • 3.20 Марки и аннотации
  • 3.21 Видимость и графика
  • 3.22 Диспетчер материалов
  • 3.23 Фильтры графики
  • 3.24 Шаблоны вида
  • 3.25 Создание спецификации
  • 3.26 Параметры спецификации
  • 3.27 Создание листа и размещение видов
  • 3.28 Параметры листа
  • 3.29 Экспорт в DWG
  • 3.30 Печать листов

Раздел 4.

Исходные данные для разработки проекта здания

  • 4.1 Цели и задачи, решаемые в проекте
  • 4.2 Исходные данные и план реализации проекта

Раздел 5.

Разработка раздела "Архитектурные и объемно-планировочные решения"

  • 5.1 Вертикальная и горизонтальная разбивка здания, определение проектного нуля
  • 5.2 Формирование планировочного решения 1 этажа здания
  • 5.3 Формирование планировочного решения типового этажа здания
  • 5.4 Проемообразование
  • 5.5 Моделирование лестнично-лифтового узла
  • 5.6 Моделирование входных групп
  • 5.7 Моделирование решений по кровле
  • 5.8 Моделирование помещений
  • 5.9 Моделирование фасадных решений
  • 5.10 Оформление плана 1 этажа
  • 5.11 Оформление плана типового этажа
  • 5.12 Оформление вертикальных разрезов здания

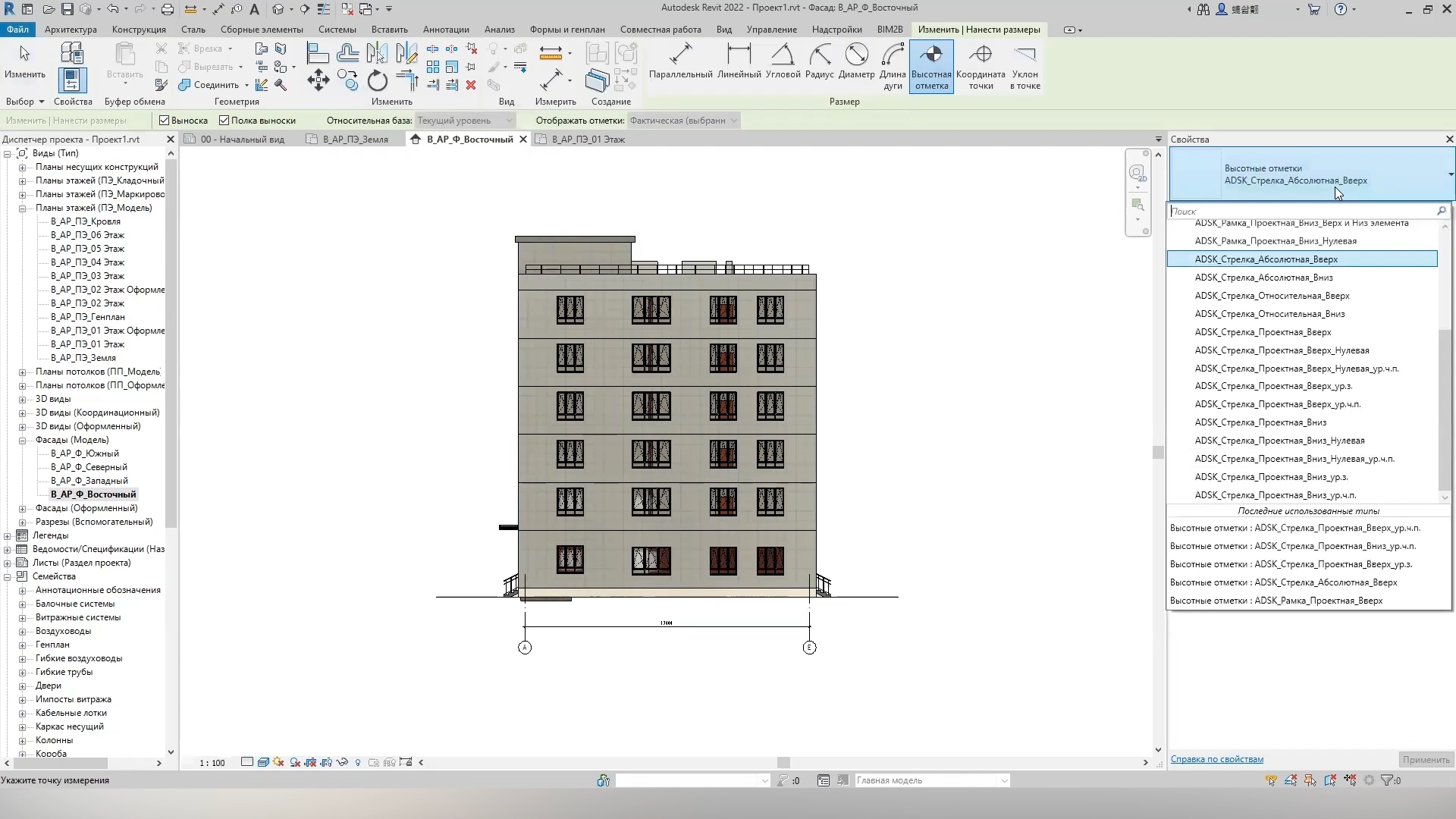

  • 5.13 Оформление фасадов
  • 5.14 Формирование экспликации помещений
  • 5.15 Оформление листов и выпуск документации

Раздел 6.

Разработка раздела "Конструктивные решения (монолитные конструкции)"

  • 6.1 Копирование и мониторинг архитектурных решений
  • 6.2 Формирование несущего каркаса здания (стены, перекрытия, колонны)
  • 6.3 Моделирование фундаментов
  • 6.4 Моделирование лестнично-лифтового узла, приямка
  • 6.5 Моделирование балок
  • 6.6 Моделирование кровли, парапетов
  • 6.7 Армирование плиты перекрытия типового этажа: основные решения
  • 6.8 Армирование колонны: основные решения
  • 6.9 Оформление опалубочного плана плиты перекрытия типового этажа
  • 6.10 Оформление разрезов и узлов
  • 6.11 Разработка спецификации элементов плиты перекрытия типового этажа
  • 6.12 Формирование листов и выпуск документации

Раздел 7.

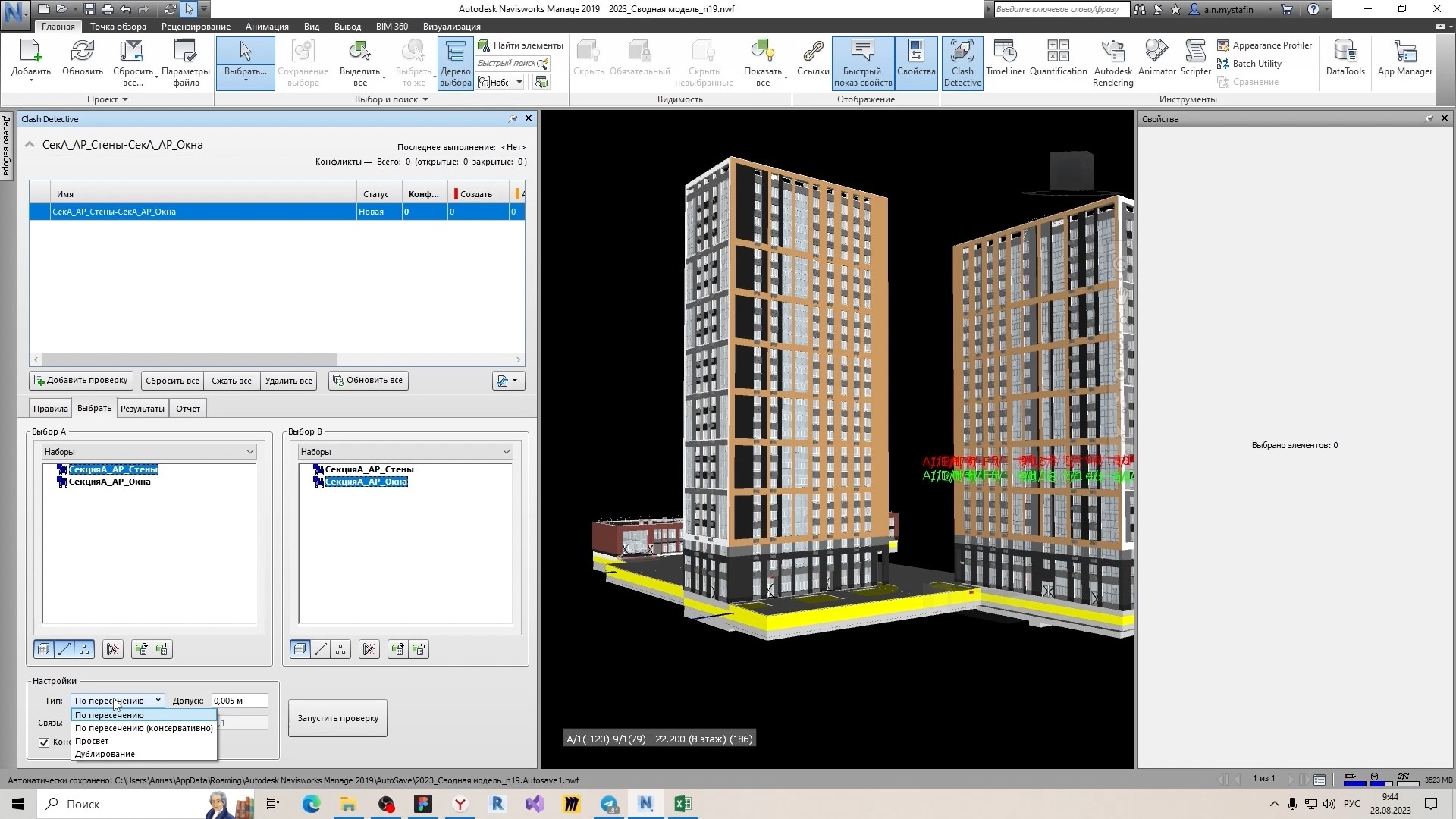

Координация и контроль принятых решений

  • 7.1 Проблемы взаимодействия различных разделов проекта
  • 7.2 Матрица коллизий
  • 7.3 Создание поисковых наборов проверок
  • 7.4 Проверка модели и формирование отчетов

Раздел 8.

Выводы и завершение курса

  • 8.1 Итоги выполненной работы
Показать все
В результате освоения курса

обучающийся должен знать:

  • – общие сведения о технологии информационного моделирования зданий и сооружений;
  • – нормативные документы в области ТИМ, а также исходные документы, в которых приводятся данные для формирования информационной модели;
  • – методы и инструменты для построения информационной модели объекта капитального строительства, получения чертежей и спецификаций;
  • – основные инструменты по координации и проверки модели;

обучающийся должен уметь:

  • – использовать базовые инструменты для формирования и редактирования информационной модели зданий;
  • – формировать фрагменты проектной документации по разделам Архитектурные и Конструктивные решения на основе данных модели;
  • – координировать и проверять информационную модель здания;

обучающийся должен владеть:

  • – базовыми инструментами для формирования информационной модели;
  • – навыками получения чертежей и спецификаций на основе данных модели;
  • – навыками управления, координации и корректировки модели и документации.
  • 07.03.01 «Архитектура»
  • 08.03.01 «Строительство»
  • 08.05.01 «Строительство уникальных зданий и сооружений»
